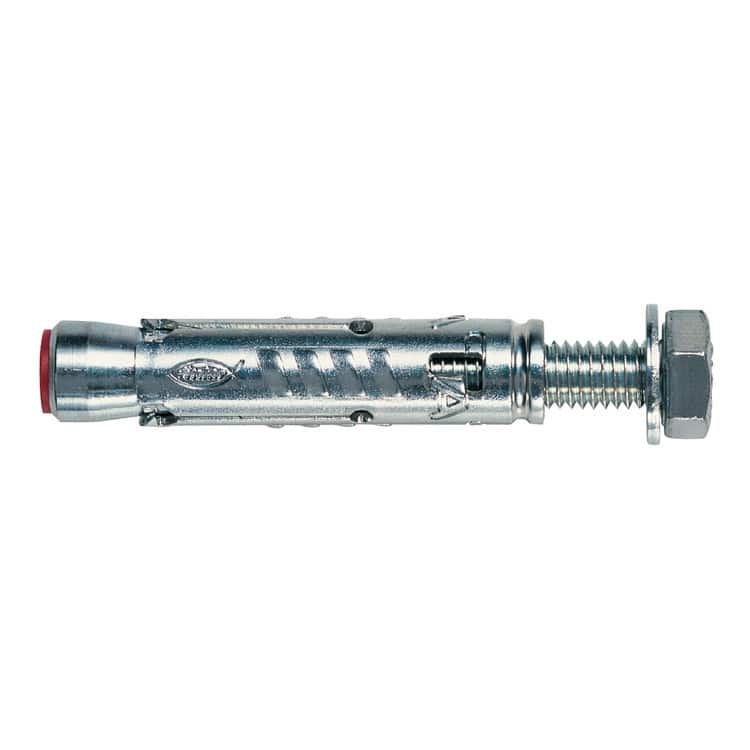

Tasselli in acciaio TA M 10 S/20

Ancorante con corpo espandente TA M-S

Confezione da 25pz.

minimo ordinabile 5pz.

L’ancorante filettato internamente, facile da installare, per fissaggi in calcestruzzo non fessurato. Versione con vite T.E. classe 8.8.

Materiali di supporto:

Approvato per:

• Calcestruzzo da C20/25 a C50/60, non fessurato

Adatto anche per:

• Calcestruzzo C12/15
• Pietra naturale con struttura compatta

Vantaggi:

• La geometrica ottimizzata minimizza lo sforzo per l’installazione e ne permette l’utilizzo in spazi estremamente ristretti. Questo consente una facile installazione per l’utilizzatore.
• Il corpo a tre settori espandenti provoca una distribuzione uniforme del carico e quindi interassi e distanze dal bordo ridotti. Questo rende il TA M estremamente flessibile.
• La filettatura metrica interna consente l’utilizzo di viti e barre filettate standard per un’ideale adattamento all’applicazione.
• Il tappo in plastica rosso protegge la filettatura dalla polvere di foratura, assicurando così un corretto funzionamento.
• Il TA M (solo ancorante o con vite) è disponibile anche in acciaio inossidabile A2 (non certificata).

Applicazioni:

• Costruzioni metalliche
• Corrimano
• Consolle
• Gradini
• Passerelle per cavi
• Macchinari
• Scale
• Cancelli
• Facciate
• Installazioni distanziate

Funzionamento:

• Il TA M è idoneo per installazione non passante.
• Quando si applica la coppia di serraggio, il cono è richiamato nel corpo dell’ancorante, che si espande contro la parete del foro.
• Per una corretta installazione l’ancorante non passante TA M deve poggiare sull’elemento da fissare.
• Per determinare la lunghezza della vite ls:
  Lunghezza vite ls =
  Lunghezza fissaggio
  + Spessore oggetto da fissare tfix
  + Spessore rondella.

Specifiche tecniche:

• Spessore fissabile max – t _fix – [mm]: 20;
• Profondità foro min – h₁ – [mm]: 90;
• Chiave di serraggio – SW – [mm]: 17;
• Vite – ? x Lunghezza – : M 10 x 90;
• Rondella (diametro esterno x spessore): 20 x 2;
• Diametro foro – d₀ – [mm]: 15;
• Lunghezza fissaggio – l – [mm]: 69;
• Confezione: 25;
• Certificazione ETA: relevant;

Riferimenti:

• EAN: 4006209902516
• Codice fischer: 90251
